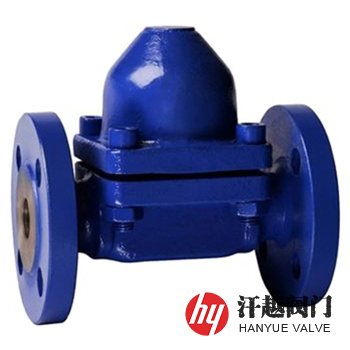

CS47H可調雙金屬片式蒸汽疏水閥產品概述
CS47H可調雙金屬片式蒸汽疏水閥由殼體和動作執行機構兩大部分組成，其動作執行機構包括雙金屬片組件、閥瓣和閥座等零件，閥內置有不銹鋼過濾網，可以防止雜質進入堵塞密封裝置，閥門設有調整螺母，可根據需要調整雙金屬片組件的間隙，調節使用溫度。該閥利用熱雙金屬元件的熱敏特性，依靠介質的溫度變化，使雙金屬元件產生彎曲變形，從而產生熱推力，該推力與介質對閥瓣的作用力方向相反，利用其差值的大小控制密封元件的開啟和關閉，實現自動排水阻汽的目的。CS47H可調雙金屬片式蒸汽疏水閥出廠前疏水溫度已調節在95℃左右，如需改變疏水溫度或排量時，可打開防護帽，松開鎖緊螺母，調節閥頂?shù)男D螺釘，逆時針旋轉閥瓣前進，疏水量減少，排水溫度降低；順時針旋轉，閥瓣后退，疏水量增大，排水溫度上升，調整后將鎖緊螺母擰緊即可。本產品端部連接形式為法蘭，具有結構簡單，易于安裝和維修等特點。
CS47H可調雙金屬片式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A217 WC6 | A351 CF8 | A351 CF8M | A351 CF3M |
3 | 雙金屬片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
4 | 閥 瓣 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 430 | A276 304 | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304 | A240 316 | A240 316L |
7 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | A194 8M |
CS47H可調雙金屬片式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||

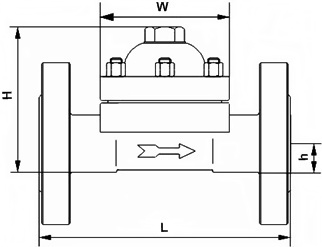

CS47H可調雙金屬片式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H | h | W | |||
16 ~ 40 (Class150)20 | 15 | 150 | 102 | 20 | 80 | 3.7 |
20 | 150 | 102 | 20 | 80 | 4.3 | |
25 | 160 | 110 | 23 | 85 | 5.3 | |
32 | 230 | 125 | 32 | 91 | 9.0 | |
40 | 230 | 125 | 32 | 91 | 9.0 | |
50 | 230 | 135 | 38 | 94 | 9.5 | |
CS47H可調雙金屬片式蒸汽疏水閥結構圖
因雙金屬片式蒸汽疏水閥屬于熱靜力型蒸汽疏水閥，我公司執行GB/T 12251相關規定，出廠前都經過試驗介質為蒸汽，熱凝結水(熱態)的動作試驗和排水溫度試驗。
