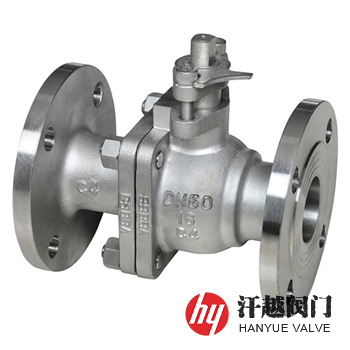

C4鋼球閥_濃硝酸專用球閥產品概述
C4鋼球閥又名濃硝酸專用球閥，是一種高硅超低碳型耐硝酸不銹鋼球閥，其閥體、閥蓋、閥桿以及球體等零部件全采用C4鋼(00Cr14Ni14Si4)材料鑄造或鍛造而成。C4鋼球閥適合在中、低溫度(≤50℃)、硝酸濃度≥98％的濃硝酸介質中使用，焊后無刀口腐蝕，另外，該球閥具有良好的抗非敏化態晶間腐蝕及抗應力腐蝕等能力。
C4鋼球閥是一種專用濃硝酸介質的閥門，在濃硝酸中有非常好的耐腐蝕性，其一般應用于化工廠、罐車的濃硝酸輸送，被廣泛用于介質為濃硝酸的管路或管道。本產品在80℃濃硝酸中仍具有一定的耐腐蝕性能，也耐50℃以下各種濃硝酸、各種配比的濃硝酸與濃硫酸混合酸的腐蝕。
C4鋼球閥_濃硝酸專用球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | C4鋼 | 00Cr14Ni14Si4 | KY704鋼 | 00Cr16Ni14Si4 |
2 | 連 接 體 | C4鋼 | 00Cr14Ni14Si4 | KY704鋼 | 00Cr16Ni14Si4 |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、C4鋼+硬質合金 | |||
4 | 球 體 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
5 | 閥 桿 | 00Cr14Ni14Si4 | 00Cr14Ni14Si4 | 00Cr16Ni14Si4 | 00Cr16Ni14Si4 |
6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||
7 | 螺 栓 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
C4鋼球閥_濃硝酸專用球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | |||
C4鋼球閥_濃硝酸專用球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
C4鋼球閥_濃硝酸專用球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請?zhí)峁┕Q尺寸、公稱壓力、閥體材質、內件材料、使用介質、工作溫度、法蘭標準及密封面形式等，本產品根據不同工況需求有軟密封和硬密封等多種形式可供選擇。
