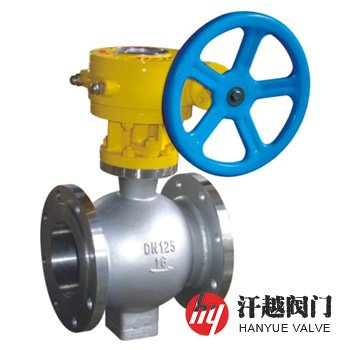

不銹鋼偏心半球閥產品概述
不銹鋼偏心半球閥閥體、壓圈、半球體、閥軸等主要零部件采用CF8、CF3、CF8M、CF3M、310S或316Ti等不銹鋼鑄件毛坯加工而成，其半球體回轉中心與閥體通道軸線和閥芯密封面的幾何中心都有偏置，并通過蝸輪、氣動、電動或液動等執行機構驅動閥軸旋轉90°從而帶動半球體位移來實現閥門的啟閉動作，以起到對介質的接通、調節和截?cái)嗟淖饔?。該閥特適合酸、堿、鹽等腐蝕性介質的輸送，其中310S偏心半球閥具有很好的抗氧化、耐腐蝕和耐熱性能，特別適合用在工作溫度1000℃以下環境的工況中。本產品的端部連接形式為法蘭或焊接，法蘭可以很方便的與設備或管道進行連接，而焊接連接密封嚴禁，輸送有毒、有害氣體可以達到零泄漏。
不銹鋼偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | CF8 | CF3 | CF8M | CF3M | 310S | 316Ti |
2 | 半 球 體 | CF8 | CF3 | CF8M | CF3M | 310S | 316Ti |
3 | 閥 軸 | 304 | 304L | 316 | 316L | 310S | 316Ti |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 圈 | CF8 | CF3 | CF8M | CF3M | 310S | 316Ti |
6 | 下 端 蓋 | CF8 | CF3 | CF8M | CF3M | 310S | 316Ti |
7 | 填料壓板 | CF8 | CF3 | CF8M | CF3M | 310S | 316Ti |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 柱 | 304 | 304 | 316 | 316 | 316 | 316 |
10 | 螺 母 | 304 | 304 | 316 | 316 | 316 | 316 |
11 | 驅動裝置 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
不銹鋼偏心半球閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
不銹鋼偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H1 | L | H | H1 | ||
0.25 ~ 2.5 (Class150) 2.0 | 50 | 178 | — | — | 178 | — | — |
65 | 190 | — | — | 190 | — | — | |
80 | 203 | — | — | 203 | — | — | |
100 | 229 | — | — | 229 | — | — | |
125 | 254 | — | — | 254 | — | — | |
150 | 267 | — | — | 267 | — | — | |
200 | 292 | — | — | 292 | — | — | |
250 | 330 | — | — | 330 | — | — | |
300 | 356 | — | — | 502 | — | — | |
350 | 430 | — | — | 575 | — | — | |
400 | 530 | — | — | 610 | — | — | |
450 | 580 | — | — | 660 | — | — | |
500 | 630 | — | — | 711 | — | — | |
600 | 787 | — | — | 787 | — | — | |
700 | 900 | — | — | 900 | — | — | |
800 | 1000 | — | — | 1000 | — | — | |
900 | 1100 | — | — | 1100 | — | — | |
1000 | 1200 | — | — | 1200 | — | — | |
不銹鋼偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、不銹鋼材質牌號、使用介質、介質溫度及執行器機構類型等。
