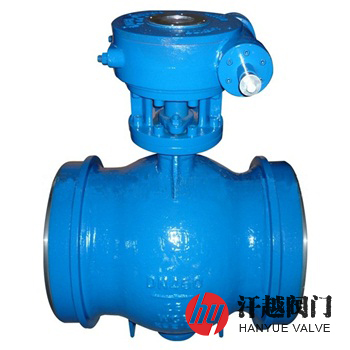

焊接偏心半球閥產品概述
PQ360H、PQ360Y焊接偏心半球閥是一種端部連接形式為對焊，閥軸中心軸線與半球體中心線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。其依靠?jī)蓚€(gè)偏心使閥芯啟閉過程對閥座具有漸出脫離和漸入擠壓的作用，降低了閥座與閥芯之間的磨損，提高了閥門的使用時間。該閥閥座壓蓋與閥體之間通過螺栓連接，并在閥座與閥體之間放置調整墊片，通過旋轉閥座壓蓋擠壓閥座，使調整墊片發生彈性變形，讓閥座、閥芯緊密接觸，在密封副處產生密封比壓，從而阻止介質泄漏。本產品開啟后閥芯位于藏球室，流體直通，使流體流通面積大，流阻小，密封座設計單閥座密封，密封面堆焊高硬質合金，采用彈簧推力，操作扭矩小，開關90度即完成操作，輕便靈活，閥體上下軸孔和球體固定軸孔設計雙偏心達到密封嚴緊，扭力輕。
焊接偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 芯 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓板 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 柱 | 35 | 35 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
11 | 驅動機構 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
焊接偏心半球閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
焊接端部 | 按GB/T 12224、ASME B16.25或按訂貨合同 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
焊接偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | PN2.5-PN6結構尺寸 | PN10-PN25結構尺寸 | ||||
L | D | H | L | D | H | ||
0.25 ~ 2.5 | 50 | 178 | 75 | 105 | 178 | 75 | 105 |
65 | 190 | 80 | 110 | 190 | 85 | 110 | |
80 | 203 | 95 | 120 | 203 | 95 | 120 | |
100 | 229 | 120 | 130 | 229 | 120 | 130 | |
125 | 254 | 145 | 145 | 254 | 145 | 145 | |
150 | 267 | 175 | 185 | 267 | 175 | 185 | |
200 | 292 | 235 | 200 | 292 | 235 | 200 | |
250 | 330 | 285 | 225 | 330 | 285 | 225 | |
300 | 356 | 340 | 265 | 356 | 340 | 265 | |
350 | 430 | 400 | 310 | 430 | 400 | 310 | |
400 | 530 | 445 | 335 | 530 | 445 | 335 | |
450 | 580 | 495 | 380 | 580 | 495 | 380 | |
500 | 630 | 545 | 410 | 630 | 550 | 410 | |
600 | 800 | 650 | 475 | 800 | 655 | 475 | |
700 | — | — | — | 900 | 755 | 545 | |
800 | — | — | — | 1000 | 855 | 610 | |
焊接偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明結構形式(有側裝式和上裝式兩種)、產品型號、規格、公稱壓力、閥體和內件材料、工作壓力范圍、工作介質、介質溫度、焊接端結構型式標準及其焊接規范、操作方式等，以上數據為蝸輪傳動參數，如需電動、氣動或液動煩請來電咨詢。
