電動V型球閥產品概述

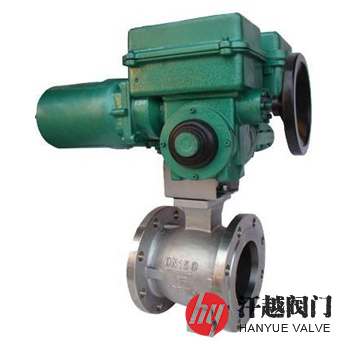

VQ947H、VQ947Y電動V型球閥由法蘭連接V型球閥與電動執行機構及控制附件組合而成，其以電源電壓為動力，接受工業自動化控制儀表來源的電流信號或電壓信號的輸入，可實現對工藝管路中流體介質的比例調節和二位開關控制。該閥電裝可根據用戶需求配置普通開關型、防爆型、調節型、防爆調節型、精小型等。本產品可以電動遙控控制，也可就地手動操作，特適用于惡劣的環境下不便于人工操作或需頻繁開關動作的場合。
VQ947H、VQ947Y電動V型球閥采用整體式閥體結構形式，閥芯被設計成帶有特殊形狀的V型缺口，流通能力大，壓力損失小，并具有精確的截流物性和控制功能，流量特性為近似等百分比，當其關閉時，V型缺口與閥座之間產生楔形剪切作用，既具有自潔功能又可防止球芯卡死，因而很好的解決了閥腔易沉積介質的問題，特別適用于管線結垢凍結或含有纖維性和微小固體顆粒的懸濁液及固態顆粒狀流體工況場合的自動化控制系統。
電動V型球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 芯 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | ||||
5 | 壓 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
11 | 電 裝 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
電動V型球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13517、GB/T 12237、API 608、ASME B16.34 | ||||
結構長度 | JB/T 13517、GB/T 12221、ASME B16.10 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
控制方式 | 開關型(開關兩位控制)、調節型(4~20mA控制) | ||||
電源電壓 | 220VAC或380V | ||||
流量特性 | 近似等百分比 | ||||
電動V型球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||
L | L1 | H1 | H | Dc | ||
1.6-2.5 (Class150) 2.0 | 25 | 102 | 51 | 81 | — | 38 |
32 | 102 | 51 | 86 | — | 45 | |
40 | 114 | 57 | 90 | — | 50 | |
50 | 124 | 62 | 93 | — | 62 | |
65 | 145 | 72.5 | 108 | — | 73 | |
80 | 165 | 82.5 | 123 | — | 90 | |
100 | 194 | 97 | 138 | — | 115 | |
125 | 194 | 97 | 148 | — | 134 | |
150 | 229 | 114.5 | 170 | — | 164 | |
200 | 243 | 121.5 | 200 | — | 206 | |
250 | 297 | 148.5 | 240 | — | 260 | |
300 | 338 | 169 | 286 | — | 316 | |
350 | 400 | 200 | 330 | — | 372 | |
400 | 400 | 200 | 367 | — | 420 | |
450 | 520 | 260 | 422 | — | 470 | |
500 | 600 | 300 | 490 | — | 516 | |
電動V型球閥結構圖
如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材料、使用介質、法蘭標準和法蘭密封面形式、電動執行器類型等，如無特殊說明，我公司默認的電動執行器為普通開關型。
