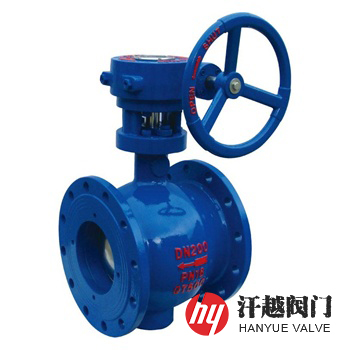

雙偏心半球閥產品概述
雙偏心半球閥主要由閥體、半球體、閥桿、閥座、壓圈及密封件和驅動機構等組成，其半球體的回轉中心與球面中心，在平行于閥桿軸線與閥體中心線構成的平面方向上存在偏心。該閥閥座由壓圈安裝在閥體上，在閥座與壓圈之間設有彈性密封墊，在閥門啟閉過程中閥座可以浮動，使閥芯與閥座之間具有摩擦力小，磨損小，使用時間長等優點。本產品適用于高溫、磨損性介質工況的控制。
雙偏心半球閥的半球體采用雙偏心設計，其結構原理是半球體中線與閥桿中線偏置尺寸a，與閥座中線偏置尺寸b，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用時間。
雙偏心半球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 半 球 體 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | |||||
5 | 壓 圈 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓蓋 | QT450 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
9 | 螺 栓 | 35 | 35 | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 45 | 304 | 304 | 316 | 316 |
11 | 驅動機構 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
雙偏心半球閥性能規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26146、CJ/T 283、API 608、ASME B16.34 | |||||
結構長度 | GB/T 26146、CJ/T 283、ASME B16.10 | |||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | |||||
雙偏心半球閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 系列I尺寸 | 系列II尺寸 | ||||
L | H | H1 | L | H | H1 | ||
0.25 ~ 2.5 (Class150) 2.0 | 50 | 178 | — | — | 178 | — | — |
65 | 190 | — | — | 190 | — | — | |
80 | 203 | — | — | 203 | — | — | |
100 | 229 | — | — | 229 | — | — | |
125 | 254 | — | — | 254 | — | — | |
150 | 267 | — | — | 267 | — | — | |
200 | 292 | — | — | 292 | — | — | |
250 | 330 | — | — | 330 | — | — | |
300 | 356 | — | — | 502 | — | — | |
350 | 430 | — | — | 575 | — | — | |
400 | 530 | — | — | 610 | — | — | |
450 | 580 | — | — | 660 | — | — | |
500 | 630 | — | — | 711 | — | — | |
600 | 787 | — | — | 787 | — | — | |
700 | 900 | — | — | 900 | — | — | |
800 | 1000 | — | — | 1000 | — | — | |
900 | 1100 | — | — | 1100 | — | — | |
1000 | 1200 | — | — | 1200 | — | — | |

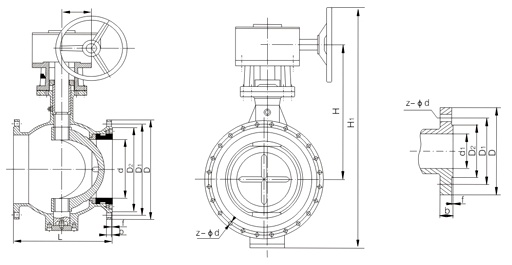

雙偏心半球閥結構圖
如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材料、使用介質、介質溫度、操作方式等，以上數據為蝸輪傳動參數，如需電動、氣動或液動煩請來電咨詢。
